Impact MX

Автор: Kam
Перевод: dimass151

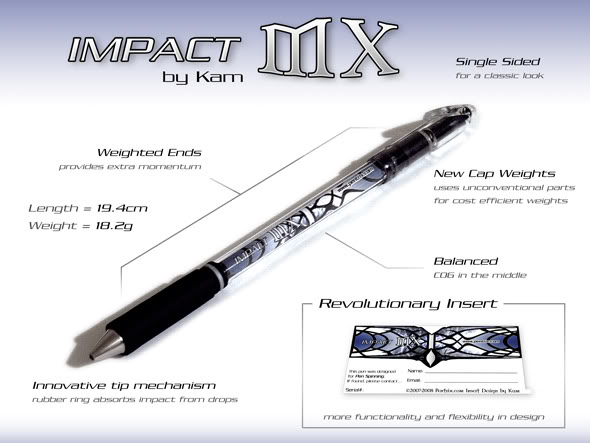

Характеристики:
Мод: Impact MX
Центр тяжести: отцентрирован (возможно отклонение на 1-2 мм)
Длина: 19.4 см
Вес: 18.2 г (для сравнения, RSVP MX - 12.6 г, KT - 17.5 г)
Тип: синглсайд
Приблизительная стоимость: $ 8-15



Тяжелые концы для хорошего момента
Резиновый амортизатор типов защитит ручку при падении
Революционный инсерт, более функциональный и с гибко изменяемым дизайном.

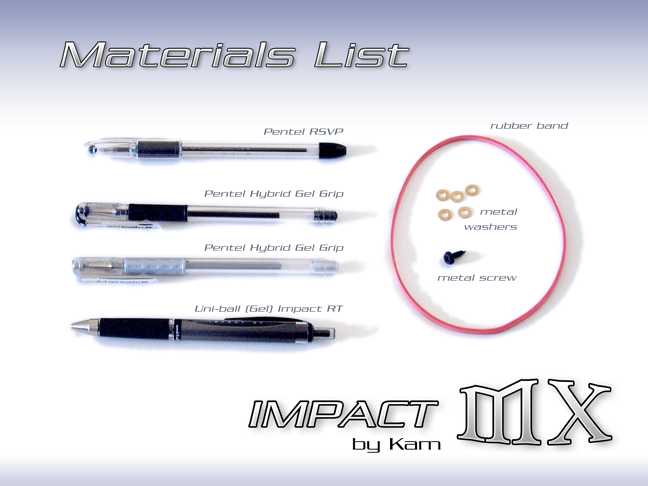

Материалы:
- 1x Pentel RSVP (черная; основа, колпак, бэкплаг, грип)
- 2x Pentel Hybrid Gel Grip (HGG) (черная и серебряная/цвета на Ваш вкус; 2 типа, черный грип, 1 серебряное/цветное колечко с грипа)
- 1x Uni-ball Gel Impact RT (IRT) (любого цвета; тип, грип)
- 6x латунных шайб размера #6s (по 0,2 г каждая) (П.П. - на картинках 5 шайб, но для лучшего баланса автор советует 6)
- 1x Винт (предпочтительно черный, весом около 1,5 г с диаметром головки примерно 7,9 мм, длиной 1,5 см, но вообще это не слишком принципиально)
- 1x канц. резинка или её кусочек, размер 18ммx2ммx3мм, я использовал резинку бренда Staples (П.П. - думаю, здесь размеры, исключая длину, не принципиальны)

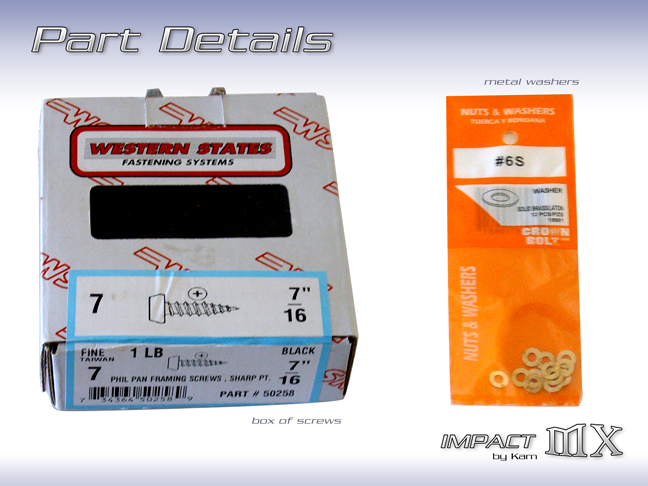

Если Вы живете в Америке и действительно хотите знать, то винт и шайбы я использовал эти:

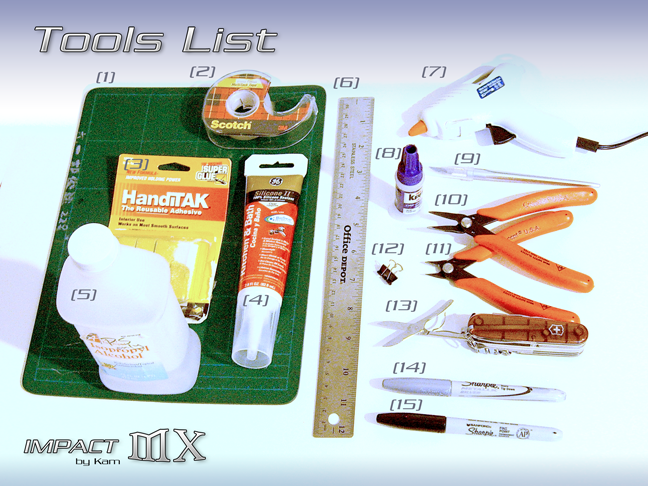

Так же пригодятся:



- (3) sticky taсk (HandyTaсk или Poster Tack)
- (8) супер клей (очень удобен клей с кисточкой)
- (4) Силиконовый клей (герметик)
- (7) горячий клей
- (14) перманентный маркер (черный)
- (15) перманентный маркер (серебряный/цвета вашего HGG)
- (13) ножницы
- (10) плоскогубцы
- (11) кусачки
- Сверло (или что-то, чем можно проделать отверстие; прошу прощения, забыл сфотографировать)
- (12) скрепка (маленького размера)
- (5) спирт (или вода, но спирт высыхает быстрее)
- (2) скотч
- (9) канцелярский нож (как вариант - скальпель; этим вы будете резать грипы)
- (6) металлическая линейка
- (1) мат/дощечка для резки

Инсерт:



Обзор:
Impact MX создавался с таким расчетом, чтобы он всё ещё был похож на обычную ручку, но при этом имел хороший момент. Так же я, используя нестандартные для моддинга, но распространенные детали, сделал его более доступным. Мод получился более прочным, поэтому его удобно использовать не только дома за столом, но и на улице, так как даже падения на бетон будут ему не так страшны. Однако это не значит, что не нужно обращаться с ним максимально аккуратно.

Внимание!
Мод предназначен для серьезных, опытных спиннеров. Он достаточно сложен в изготовлении и дорог. Если вы никогда не моддили до этого, или собрали всего 1-2 простеньких мода, лучше воздержитесь от сборки. К тому же многие материалы по отдельности не продаются. Мод собирается долго, некоторые этапы сборки сложны. Спинится мод довольно хорошо, особенно при его длинне. Но для новичков он будет слишком тяжелым, лучше взять ручку полегче, но более длинную. Момент будет таким же, но пальцы будут меньше напрягаться. Сборка, как я уже говорил, занимает немало времени, но я как бы никогда не ставил перед собой цель делать общедоступные моды, и если чуствуете, что в туторе слишком много этапов... Да, Вы правы, поэтому можете без сомнений приниматься за сборку чего-нибудь другого! :р

Дисклеймер:
Моддинг как правило является безопасным занятием, но в этом туторе есть этапы, которые могут быть опасны для вашего здоровья. Поэтому, если Вам меньше 13 и/или нарушена координация движений, попросите кого-нибудь помочь. Автор не несет ответственности за вред, который вы можете нанести своими действиями по причине отсутствия в них здравого смысла, неспособности точно следовать инструкциям, или просто по вашей глупости.

Итак, тутор:

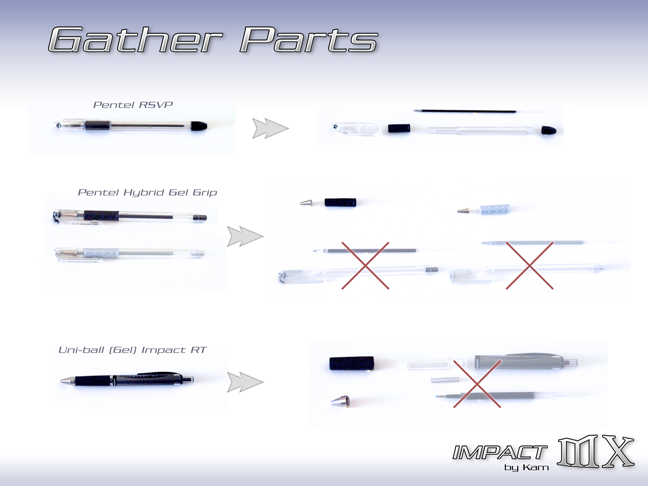

Подготовка материалов:

- RSVP - разобрать и оставить ВСЕ части
- HGG - с обеих ручек снять грип и типы
- IRT - снять тип и грип
совет: чтобы снять грип можно или аккуратно сломать пластик под ним, или с помощью скрепки пустить под ним воду в кач-ве смазки.



Подготовка запчастей:

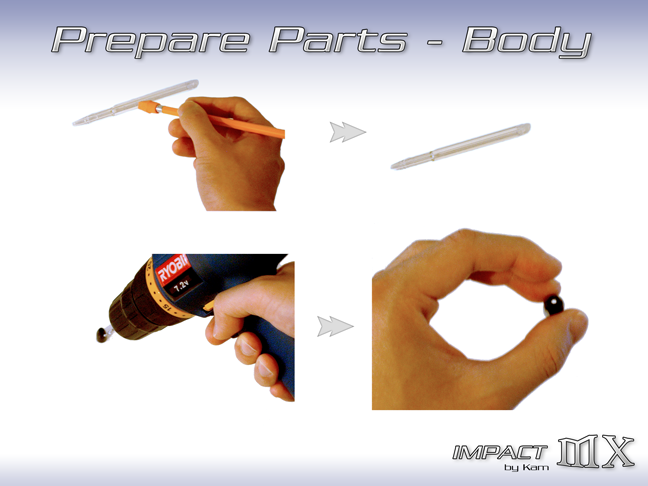

Основа:

- удалите надписи с RSVP
совет: используйте ластик и спирт

- просверлите отверстие в бэкплаге RSVP
внимание! если вы не читали дисклеймер, вернитесь и прочтите, после возвращайтесь к работе.

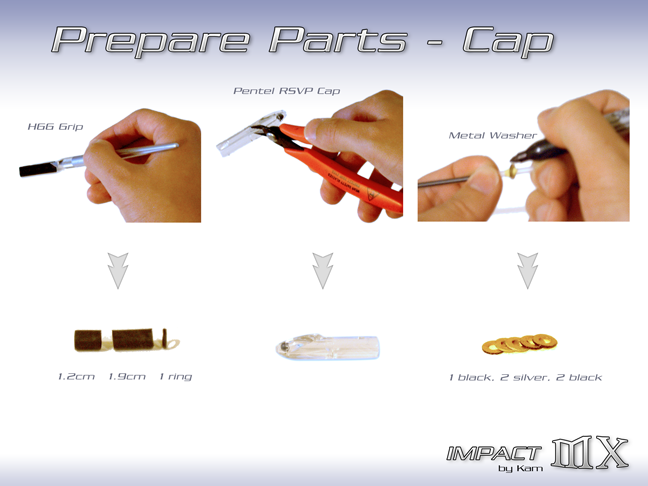

Колпачок:

- откусите (П.П. - кусачками) клипсу и сгладьте её остатки напильником
- отрежьте колечко с грипа HGG (оно нам ещё пригодится), оставшийся грип разрежьте на две части: 1.2 и 1.9 см
- раскрасьте шайбочки как показано (1 черным, 3 серебряным/цветным, 2 черным) (П.П. - опять же, на картинке по другому, потому что... гладиолус. Читайте выше.)

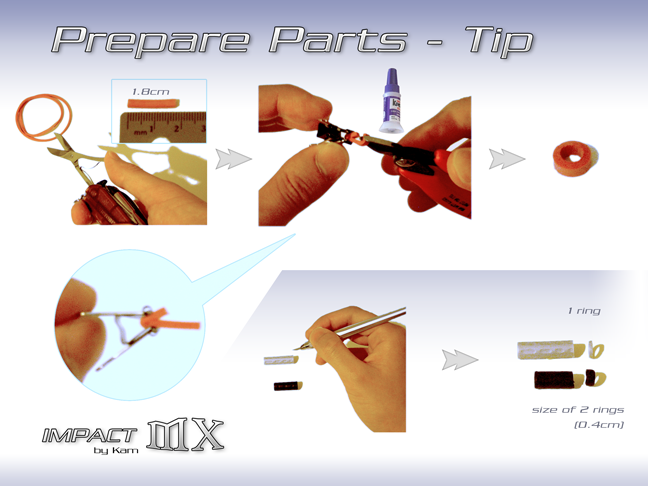

Передняя часть:

- отрежьте колечко с грипа HGG
- отрежьте 2 колечка (по 0,4 см) с черного грипа RSVP
совет: сначала наденьте грип на RSVP, и уже на ней режьте, так будет ровнее.
- отрежьте от канц. резинки 1.8 см и склейте его в кольцо. Это, пожалуй, самый сложный этап
совет: используйте скрепку-зажим и маленькие плоскогубцы/пинцет, как на фото.



Сборка:

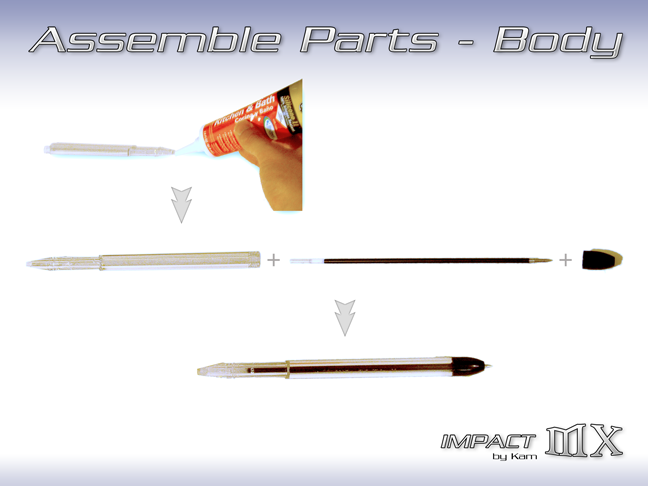

Основа:

- заклейте герметиком "тип" RSVP
- вставьте перевернутый стержень в основу и наденьте бэкплаг
совет: стержень при надобности можно укоротить.

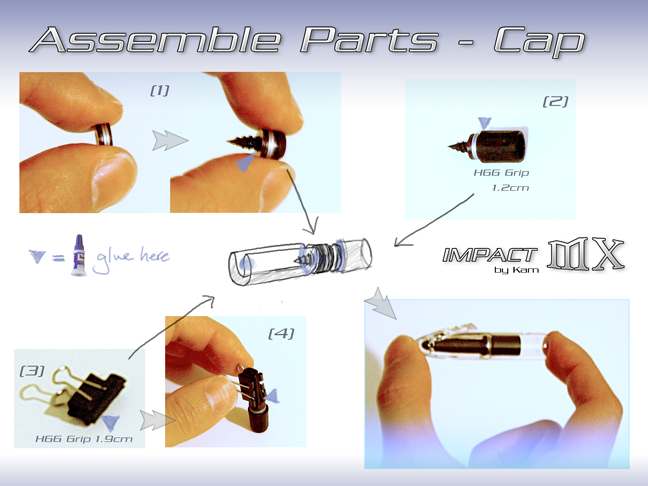

Колпачок:

- наденьте шайбы но винтик и закрепите их клеем
совет: так же можно склеивать шайбы и между собой.
- приклейте меньшую часть грипа HGG к головке винтика
- сложите большую часть грипа пополам и приклейте её как на фото. ПОСЛЕ высыхания клея докрасьте шайбу в нужный (черный в данном случае) цвет.
совет: для того стобы засунуть получившееся в колпак НЕ используйте бэкплаг RSVP, грип может оторваться. Толкать нужно за головку винтика.

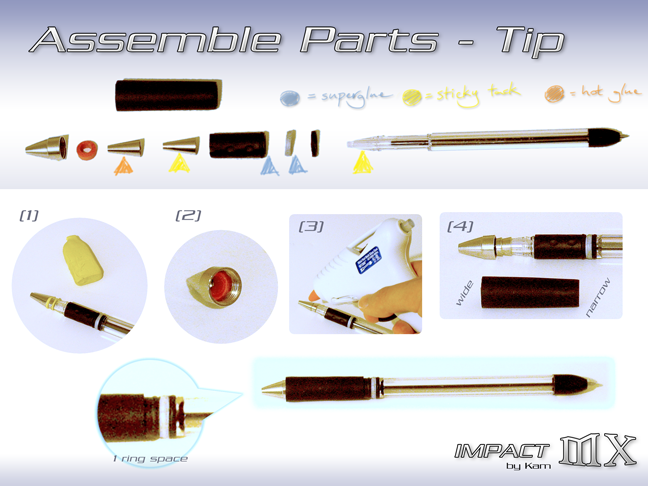

Передняя часть:

- наденьте кольца на основу в порядке:
черное с HGG
серебряное с HGG
черное с RSVP
- наденьте грип RSVP на основу
- наденьте тип HGG на основу с помощью sticky tack, ей же замажьте щель
- наденьте второй тип HGG с помощью sticky tack, ей же замажьте щель
- вставьте ризиновое колечко (то, что из канц.резинки) в тип IRT
совет: чтобы вставить его максимально далеко, используйте спирт и обратную сторону стержня IRT
- с помощью горячего клея закрепите тип IRT на типе HGG
- наденьте грип IRT на основу
совет: используйте для смазки

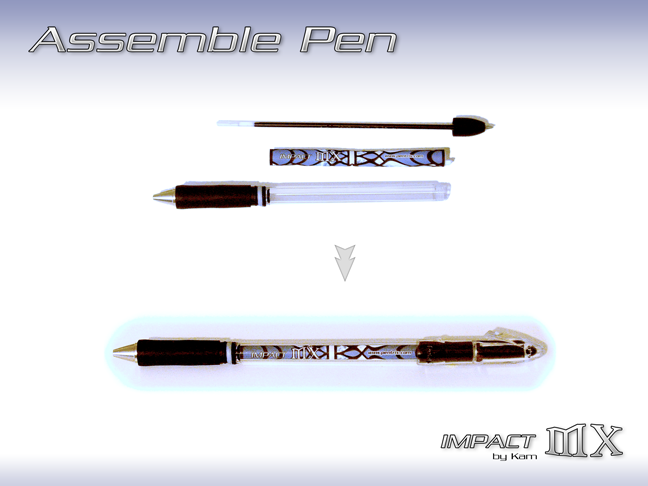

Окончательная сборка:

- вставьте инсерт и стержень в основу, наденьте бэкплаг
- наденьте колпак на основу

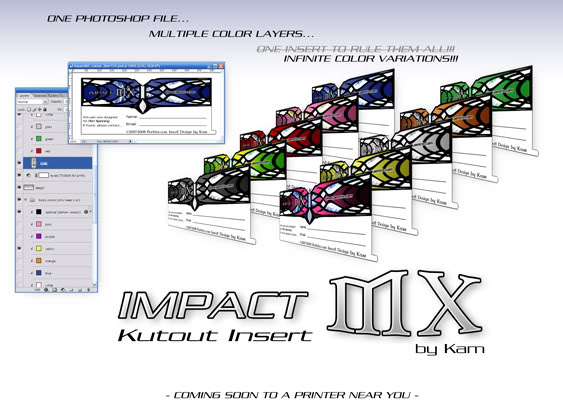

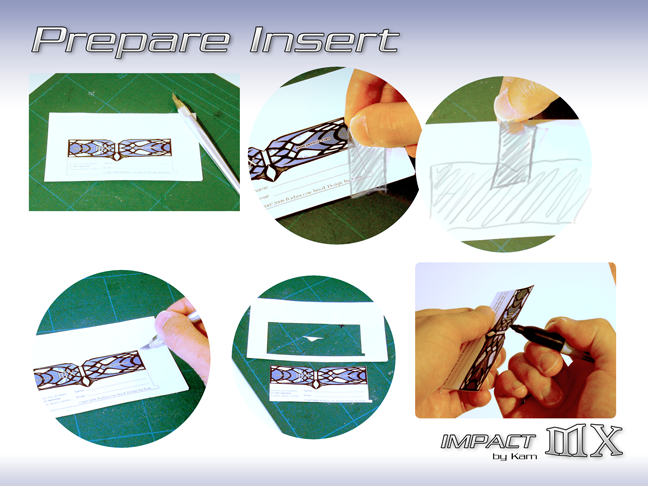

Инсерт:

- распечатайте инсерт (8,8 х 3,81 см)
- с обратной стороны наклейте на инсерт скотч и дополнительно укрепите область с вырезом
- вырежьте инсерт
- раскрасьте края
- вставьте скрученный инсерт в основу

Ссылка на скачивание инсерта выше.



ЧаВо:

В: Зачем нужно резиновое колечко в типе?
О: Для амортизации. Мод достаточно тяжел, чтобы при падении сильно повредиться, особенно если тип приклеен чем-то вроде суперклея. Но и тефлон использовать не советую - он будет плохо держать тип.

В: Можно ли чем-то заменить sticky tack? Клеем, тефлоном?
О: Нет. Клей сделает соединение хрупким, а тефлон не даст необходимой прочности. Заменить можно, но на Ваш страх и риск. (П.П. - ИМХО, если и заменять sticky tack, то силиконовым клеем - герметиком. Он должен дать необходимую амортизацию)

Дополнительно:

- Кусочек грипа в колпачке может отклеиваться при снятии этого самого колпачка, можно дополнительно добавить sticky tack внутрь грипа, чтобы он лучше держался на винтике. Так же sticky tack`ом можно править баланс мода.
