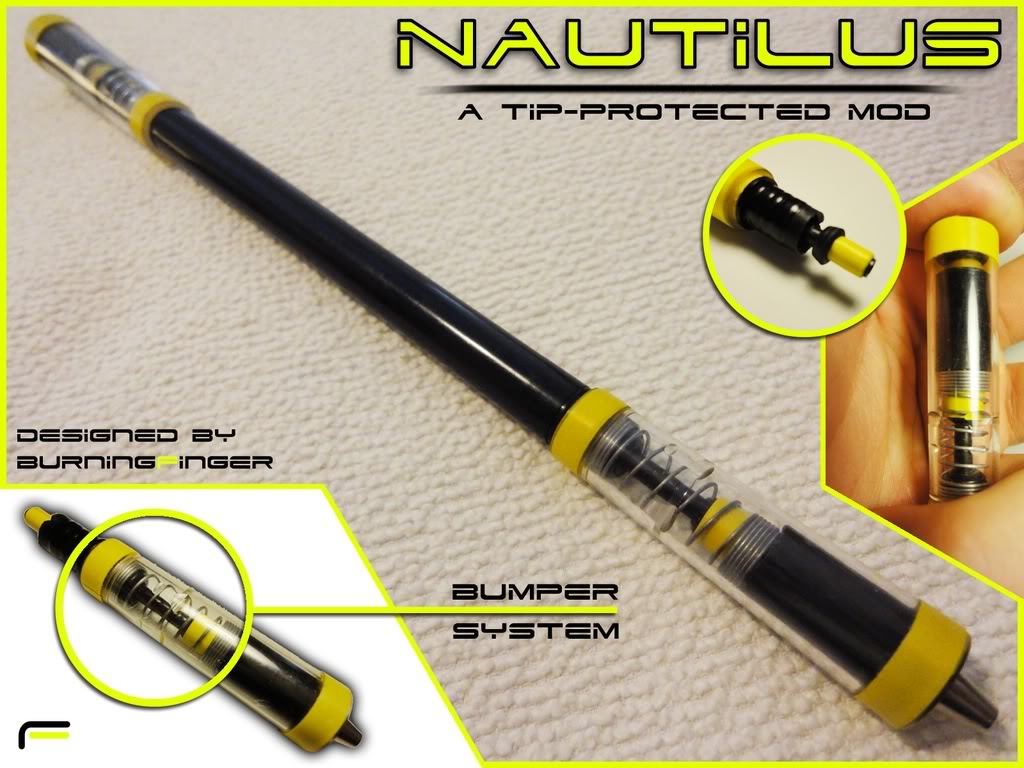

Nautilus Mod



Характеристики:

  • Автор мода: BurningFinger
  • Длина: 20.5см (без типов) - 22см (с типами)
  • Вес: 16г.
  • COG: = COP
  • Не пишет
  • Функция: гашение удара (защита типов)
  • Сложность: относительно сложно
  • Цена: ~32 доллара



Ниже представлена структура разобранного мода:

Материалы:


Инструменты:

  • Пинцет
  • Булавка (или что-то другое тонкое и острое)
  • Изолента
  • Плоскогубцы
  • Нож
  • Зажигалка/свеча (опционально. Нужна для нагревания ножа.)
  • Стержень или что-нибудь, что влезает в основу СТ и достаточно длинное
  • Опционально: Клей, Наждачная бумага




Итак приступим к сборке:

0. Раздобудьте материалы.
1. Разберите Dr.Grip'ы:

2. С помощью горячего ножа разрежьте основу там, где показано на рисунке и вытащите пружину и внутреннюю пластиковую трубку.(Для того, чтобы достать трубку используйте какую-нибудь тонкую палочку. Только аккуратнее, трубка может сломаться, а она нам еще будет нужна) Затем отрежьте половину от трубки, где хранятся стержни, под углом 15-30 градусов и обмотайте один из их концов изолентой в 3-4 слоя шириной в 3-4 миллиметра. Если у вас есть возможность использовать 2 трубки, то отрезайте больше половины от каждой, так будет лучше.




3. Отрежьте от пластиковой трубки 8 мм и затем еще 3 мм, как показано на фото. Обмотайте чуть больше одного слоя изоленты (совсем немного больше) вокруг 3-х миллиметрового куска.


4. Разберите Signo Broad как показано на картинке.


5. Отрежьте от колпаков Signo Broad по 5.2 см (считая от широкой стороны). Можете добавить ~4мм изоленты для красоты. Вытащите маленькие резиночки из черных пластиковых фиговин.


6. Продырявьте эти резиночки с помощью булавки.


7. Выверните резиночку и натяните ее на стержень как показано на фото:


Очень важно, чтобы форма резиночки соответствовала оной на фото. В противном случае

8. a) Разберите СТ как на фото и отрежьте узкие части на "типах". Оберните "типы" изолентой. Затем расширьте отверстие в "типах" до такой степени, чтобы стержень от Dr.Grip двигался в них свободно.
b) Отрежьте 4 кольца сейлора (2 кольца по 2 секции).


9. a) Отрежьте по 7 мм от маленьких колпаков СТ (ОТРЕЗАТЬ НУЖНО ОЧЕНЬ АККУРАТНО!!!! ЦЕЛЬЮ ЯВЛЯЕТСЯ СРЕЗАТЬ ВНЕШНЮЮ ЧАСТЬ КОЛПКА, ОСТАВИВ ВНУТРЕННЮЮ ЧАСТЬ НЕВРЕДИМОЙ!!!), а затем оберните их изолентой в 5-6 слоев и шириной в 6мм, как на фото.
b) Сделайте в маленьких колпаках СТ по одной дырочке. Они должны быть чуть-чуть меньше, чем внешний диаметр стержня от Dr.Grip. Это необходимо, чтобы стержни плотно держались в колпаках.


10. Спилите 4 бугорка с внутренней стороны маленьких колпачков СТ и вставьте в них по типу Signo.


11. У вас на данный момент должно быть что-то вроде этого:


12. С помощью стержня затолкайте 3-х миллиметровый кусок, который мы отрезали от трубки из Dr.Grip'а в основу CT. Убедитесь, что он там держится.


13. Соберите части как на картинке. Не забудьте повторить то же самое с другим колпаком.


14. Соберите части как на фото. В бекплаг СТ закиньте 8-ми миллиметровый кусок пластиковой трубки, а затем вставьте в эту конструкцию стержень от Dr.Grip.


15. Соедините части из 13 и 14 шагов.


Этот шаг очень, очень-очень сложный, включайте воображение! Результат этого шага определяет целостность и крепкость всего мода. Вставить стержень в колпак будет очень трудно, но лучше сделать это с первого раза. Повторение процедуры может расширить дырочку в колпаке и уменьшить бампер-эффект мода. Когда закончите, тип должен быть на 4-5 мм вдавлен в колпак Signo Broad.

16. Другой колпак закрепите таким же способом.


Этот шаг еще более сложный, чем предыдущий, т.к. вам нужен стержень или палочка, чтобы подпереть стержень от Dr.Grip с внутренней стороны основы СТ. Вы должны быть очень аккуратны.

17. Аккуратно вставьте по кольцу с 2 секциями сейлора в каждый из колпаков. Воспользуйтесь пинцетом, если необходимо.


18. Завершите сборку, вставив колпак с бекплагом в основу СТ.


Поздравляю! Вы сделали это! Я думаю, это было трудно, но чтобы убедиться в крепкости мода, проведите эксперимент: держите мод за один конец, перпендикулярно полу. Киньте мод на бетонный, каменный или мраморный пол 6 раз (по 3 раза каждым концом). Теперь проверьте, не расшатались ли какие-нибудь части. Если да - проверьте соответствия между 2 частью тутора и вашим модом. Если же все в порядке, вы собрали Nautilus Mod!

Как снять черную пластиковую фиговину с колпака Signo Broad?
Вытащите маленькую резиночку из колпака и вытолкните фиговину с помощью какой-нибудь палки.
