SAR MP

Автор мода: K4S
Перевод: dimass151
Добро пожаловать на тутор по Shaker Anyball Retractable Mechanical Pencil (SAR MP)!
Мод обладает шейкер-механизмом, а это значит что при спине центр тяжести будет постоянно смещаться. Так же мод достаточно сложен в сборке, поэтому если вы не обладаете достаточными навыками, воздержитесь от создания этого мода.
Спасибо Pholord`у за Anyball Retractable mechanism, используемый в этом моде. (http://z15.invisionfree.com/UCPSB/index.php?showtopic=8333) (П.П. - скорее всего переведу, но позже, там есть видео, но половина картинок дохлые)
Характеристики:
Длина - 19 см
COG = 1 - 0,5 см от COP (зависит от положения механизма)
Вес - чуть меньше Dr.KT
Тутор:

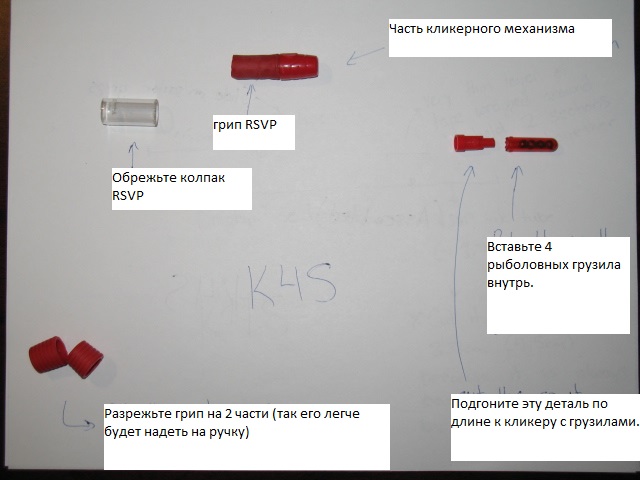

1) Материалы:
-Dr.Grip Shaker (Тот, что с клипсой и с бОльшим типом. Это важно! Карандаш с отверстием сверху не подойдет, именно с клипсой)
-RSVP SUNBURST (именно SUNBURST, с обычной RSVP механизм к сожалению не работает)
-2Х Sailor Gel (грипы)
-1Х RSVP (грип)
- Кликер Anyball/profile
-4Х маленькие рыболовных грузила

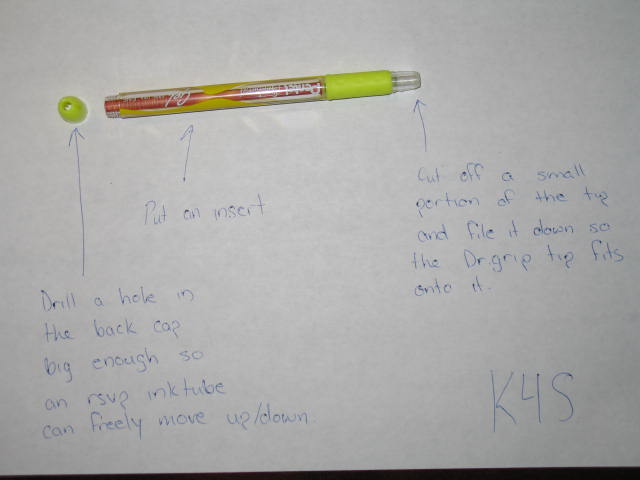

2) Проделайте отверстие к заглушке RSVP для стержня.
Вставьте инсерт.

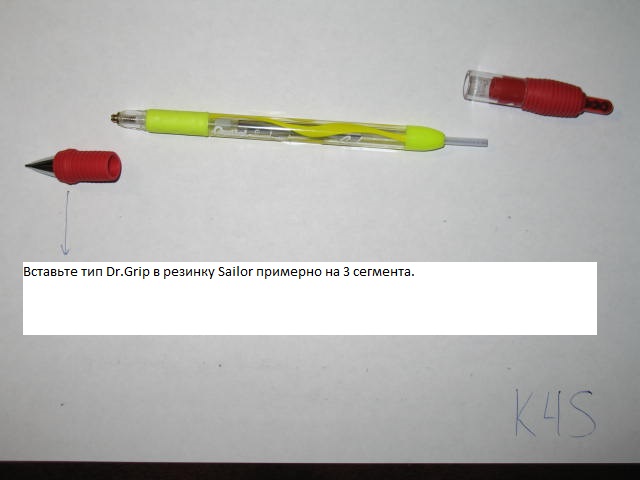

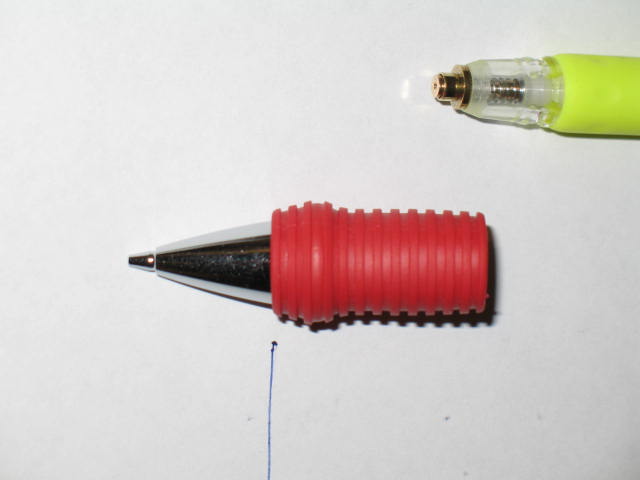

Обрежьте RSVP так, чтобы тип Dr.Grip хорошо надевался.

3) За уточнениями в размерах и в сборке обращайтесь к тутору Pholord`а.

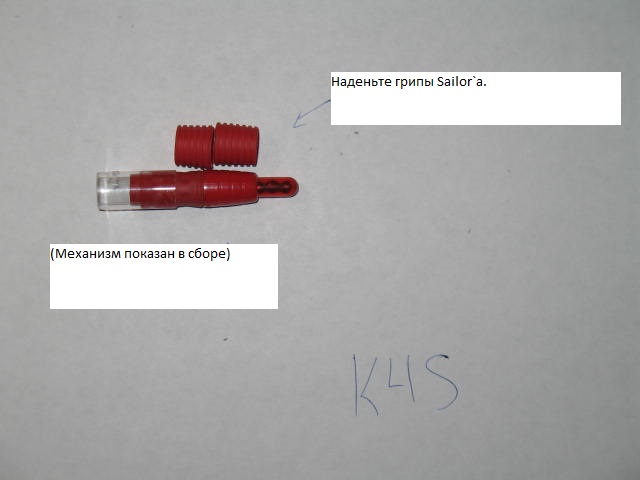

4) При желании можно не разрезать грип и попытаться надеть целый, но это будет сделать сложнее. Удачи.

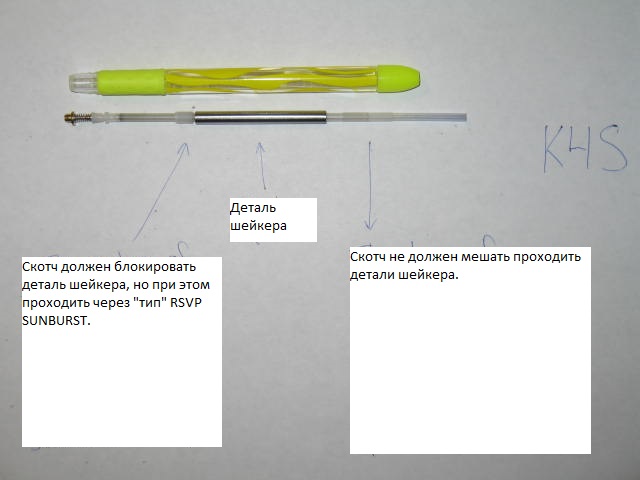

5) Теперь вам нужно будет вставить совсем немного ткани/бумаги в механизм для уплотнения соединения стержня и самого механизма.
Если этого не сделать, то механизм шейкера будет застревать в кликере.

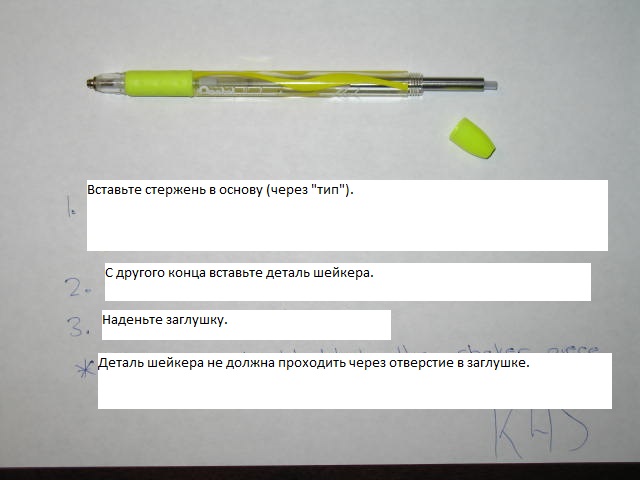

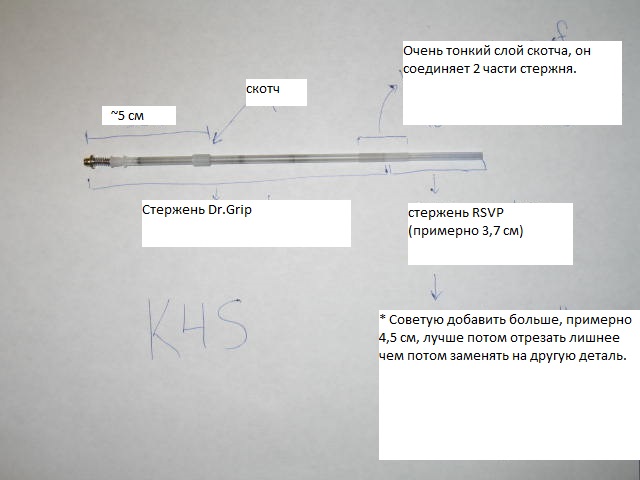

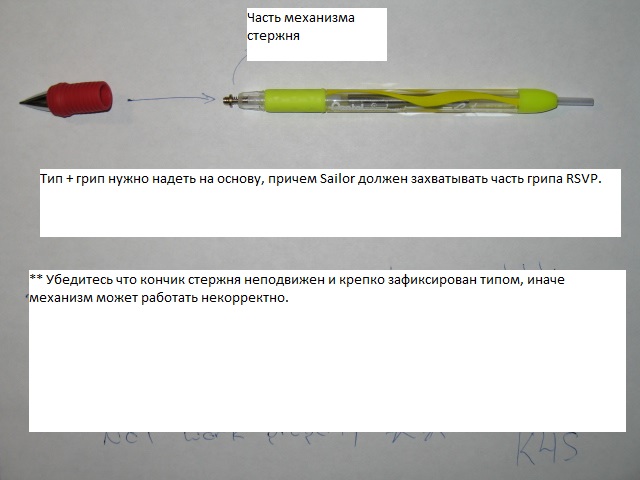

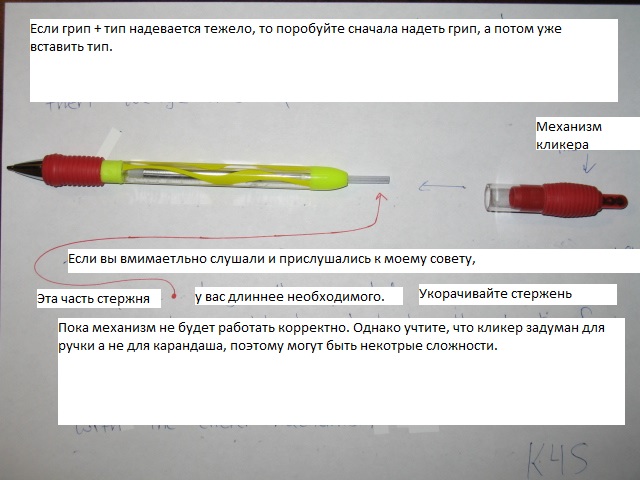

6) Механизм стержня и краткая инструкция по сборке.

7)

8)

9)


10)

11)

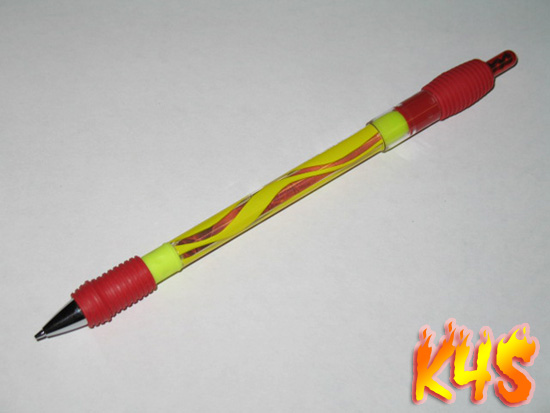

Готово!

ЧаВо:
В: Как бы я не пытался закрепить тип Др.Грип, люфт между ним и стержнем сохраняется, что делать?
О: Попробуйте подрезать основу ещё немного, должно помочь.
В: Почему мне нужно использовать конкретную версию Др.Грипа?
О: Потому что в другой версии карандаша тип слишком маленький, и поэтому люфт между стержнем и типом устранить будет нельзя.
В: Обязательны ли грузила?
О: Скорее да, чем нет, иначе баланс будет вообще ни к черту.
В: Кликер гремит при спине, почему?
О: Вероятно стержень слишком короткий. Можно попробовать добавить немного скотча на конец стержня.
В: Стержень не вставляется в основу.
О: Или вы добавили слишком много скотча, или вы не обрезали "тип" RSVP.
В: Мод - атстой!!1111
О: Лол, школоло

В: Я поранился при сборке и испортил детали, я требую компенсации ущерба!
О: Лол, школоло
